Q系列结构钢标准简介

Q系列结构钢标准简介 分类号：TG142．41

▲ 1　前言 　　

近读一些科技期刊，有时会发现一些早已被淘汰的用钢牌号(有的已近10个年头)仍出现在有关文章里，这是贯彻、执行国家标准不到位的地方。为更好地全面贯彻和执行有关标准，现将Q系列结构钢标准与旧标准作一个对比性介绍。

2　标准修订情况 　　GB　700—79《普通碳素钢技术条件》和GB／T　1591—88《低合金结构钢》是修订前的两种常用的结构钢标准：①GB　700—79标准早已修订为GB　700—88《碳素结构钢》标准，1988年10月1日实施，3年内原标准GB　700—79同时有效，1991年GB　700—79标准作废，至今已有7年多了。②GB　1591—88标准也已修订为GB／T　1591—94《低合金高强度结构钢》标准，1995年7月1日实施，原标准GB　1591—88标准即行作废，至今已3年之多。　　修订后两个标准的最大特点之一，是打破了旧框框的牌号命名方法而采用国际标准。由屈服点汉语拼音字头(Q)、屈服点数值(×××MPa)和质量等级(A、B、C、D……)表示，有时还附一脱氧方法，旧标准中的用钢牌号A3、16Mn等均已被淘汰，不再使用。

 3　Q系列碳素结构钢 　　碳素结构钢新、旧标准的对比见表1。

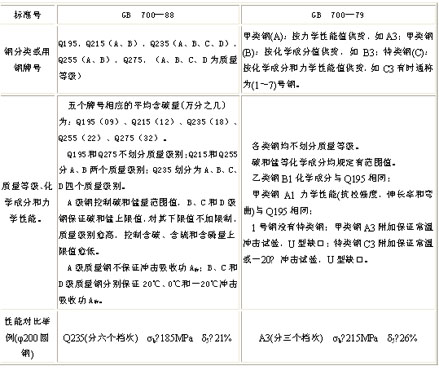

表1　碳素结构钢新旧标准对比

4　Q系列低合金高强度结构钢 　　

同样以对比形式简介如下，见表2。

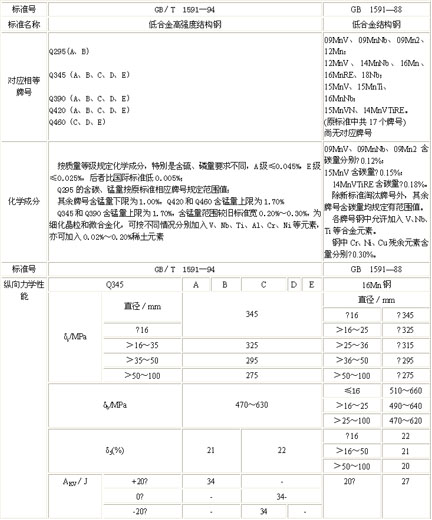

表2　低合金高强度结构钢新旧标准对比

5　几点体会 　　

　　（1）修订后的Q系列两个“结构钢”标准不仅在钢的牌号方面有了较大的突破，而且在力学性能方面也有了较好的衔接。碳素结构钢Q195～Q275相邻两个牌号屈服点数值相差20MPa，低合金高强度结构钢Q295～Q460相邻两个牌号之间屈服点数值相差30MPa～50MPa不等。这样便于钢材使用者通过屈服点最小值的直接标出，选用不同牌号钢材。

　　（2）GB／T　1591－94标准中，对交货状态的规定为：一般应为热轧、控轧、正火及正火加回火状态，Q420、Q460的D、E级钢亦可按淬火和回火状态交货。原标准仅规定以热轧状态交货。这说明热处理能充分发挥合金元素的作用，能提高和保证低合金高强度钢的质量，已被冶金行业所重视，这是新标准明显的变化和提高之处。

　　（3）GB／T　1951－94标准中交货状态还规定：交货状态应在合同中注明，否则由供方选择。过去某厂生产的16Mn钢锻件，当正火加回火后力学性能达不到要求时，通过调质处理，既能提高力学性能、又能满足交货要求，但就是不能按交货状态的合格品交出，给企业带来了一定的经济损失。这一新规定，解决了企业以前多年未能解决的问题，保证了生产进度，减少了经济损失。

　　（4）GB　700－79标准中的甲、乙、特3类钢，过去企业生产时，A3钢按甲类不能满足力学性能要求时，如化学成分合格可按乙类钢B3交货。C3按特类钢不能交货时，如仅力学性能合格，可按A3钢交货，如仅化学成分合格，则可按B3钢交货。如此生产企业可减少经济损失，但难以保证钢材使用质量。GB　700－88标准中各用钢牌号可避免上述情况的发生，能确保钢材供货状态和使用质量。

　　(5)Q系列新牌号用钢不仅能与国际标准接轨，同时也便于同世界先进工业国家进行交流。德国、日本是分别以抗拉强度值或屈服点值表示钢的牌号，我国用钢牌号借鉴前苏联的，而俄罗斯用钢牌号也已改为用屈服点值表示用钢牌号。

 6　结语 　　认真贯彻执行新标准，采取必要的技术措施，对化学成分实行严格控制，添加细化晶粒元素和微合金化，提高钢的纯洁度，实行控制轧制和热处理，加强管理、严格要求，新技术标准会起到促进技术进步和提高钢产品质量的作用。　　教科书和图书资料在这方面会有相当长的滞后时间，高等院校的专业教学也会因此受到一定的影响。毕业后的学生初期阶段对现场实际工作的不适应亦与这方面因素有关。近读1998年7月一期刊中某高校一篇失效分析论文，非金属夹杂物的评定仍使用早已淘汰近40年的标准YB　25－59。该标准曾被修订为YB　25－77标准，到后来被修订为GB　10561－89标准。但愿此类事在本刊中不会出现。　　期刊有它的特殊性，能及早发现新标准和推广新标准，更应该配合有关部门贯彻执行新标准，愿编辑部能做好这方面的工作，起个带头和表帅作用。
