弹簧钢丝的标准及用途(三)

　　 说明: ①Φ≤4.0mm的D级钢丝和Φ≤6.0mm的B级、C级钢丝在等于钢丝直径的芯棒上缠绕2圈、缠绕后的试样表面不得产生裂纹和断裂。
　　　　　 ②Φ＞4.0mm的D级钢丝在2倍钢丝直径的芯棒上缠绕2圈，缠绕后的试样表面不得产生裂纹和断裂。
　　　　　 ③Φ＞6.00mm的钢丝应进行弯曲检验，试样沿R=10mm圆弧向不同方向弯曲900，弯曲后不得产生裂纹和断裂。
　　 B级和C级钢丝一般选用70（67A、72A）或65Mn（67B），D级选用T9XtA和T8MnA（82B）生产。
　　本标准钢丝主要用于制作静态机械弹簧，其服役期振动频次要高于非机械弹簧，对疲劳寿命有一定的要求，成品也增加扭转性能的考核。因此对钢丝用盘条应采用电炉或电炉+炉外精炼法冶炼，盘条中P ≤0.030%、S≤0.020%等。成品钢丝显微组织中如含有游离铁素体，会降低弹簧疲劳寿命，而控轧控冷盘条中一般均存有5%～1.5%的游离铁素体，一般不宜采用盘条直接生产成品钢丝。按此标准供应的钢丝原则上成前应经铅浴处理，消除游离铁素体组织，成品钢丝显微组织应为纤维化索氏体组织。
　　 (3)GB/T4358-1995《重要用途碳素弹簧钢丝》

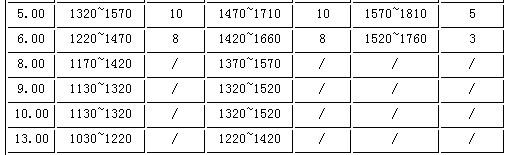

　　按该标准供货的钢丝，主要用于制作在各种应力状态下工作的动态弹簧。根据弹簧工作应力状态，钢丝分3个组别供货：E组适用于中等应力动态弹簧，F组适用于高应力动态弹簧，G组适用于高疲劳寿命的动态弹簧。成品钢丝考核抗拉强度，扭转，缠绕，弯曲和脱碳五项性能指标，常见规格的力学性能如表5。
　　由于按该标准供货的钢丝用于制作中、高应力状态下工作的动态弹簧，成品钢丝除保持高的弹性极限和良好的韧性指标外，还必须考虑到疲劳极限和弹簧的疲劳寿命。为此，对钢的纯净度，非金属夹杂含量和气体含量，铁素体含量及表面脱碳程度有更高的要求。钢丝用盘条必须采用电炉+炉外精炼法冶炼，对盘条的化学成分有更高的要求：P ≤0.025%、S≤0.020%，Cr ≤0.10%、Ni≤0.15%（0.12%）、Cu≤0.20%。实际生产中为提高疲劳寿命往往将Mn控制在高限，E组选用70或70Mn（72B），F组选用T8MnA或T9RtA，G组选用65Mn（Mn可调整到0.9-1.2%）或67B。降低钢中P、S含量，提高Mn含量和采用炉外精炼的目的是：消减钢中非金属夹杂含量，改善夹杂物形态和降低气体含量，提高疲劳极限和疲劳寿命。如果钢丝显微组织中含有游离铁素体，会较大幅度地降低疲劳寿命，按该标准供货的钢丝，成前必须进行铅淬火处理。
　　 G组钢丝用于制作在剧烈振动状态下工作的阀门弹簧，对疲劳寿命要求极高，所以选用韧性更好的65Mn盘条，抗拉强度虽有所下降，但疲劳寿命更有保证。钢丝表面脱碳，形成铁素体组织严重影响疲劳性能，标准对G组钢丝增加脱碳层检验，规定总脱碳层深度不得大于1.0%d，但对较大规格钢丝（ Φ＞4.0mm）受减面率限制，由热轧盘条带来的脱碳层很难彻底消除，标准补充规定："征得需方同意，可供应脱碳层不超直径1.5%d的钢丝"。
