弹簧钢丝的标准及用途(四)

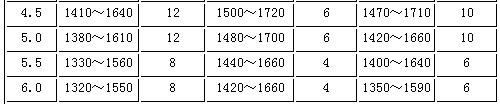

表5 GB/T4358-1995 重要用途碳素弹簧钢丝

　　 说明:①Φ＜4.0mm的钢丝在等于钢丝直径的芯棒上、Φ≥4.0mm钢丝在2倍钢丝直径的芯棒上缠绕5圈，不得有裂纹或折断。
　　　 ②Φ＞1.0mm钢丝进行弯曲试验，试样沿R圆弧向不同方向弯曲900，弯曲处不得有裂纹或折断，Φ≤4.0mm，R=5mm；Φ＞4.0mm，R=10mm。
　　　 ③G组钢丝脱碳层≤1.0d%。
　　 (4)GJB1497-92  《特殊用途碳素弹簧钢丝规范》
　　在某些特定场合，需要弹簧具有超出常规要求的弹力，如枪械弹簧，为便于携带和使用，弹簧所占的空间很小，弹力要足够大，必须选用抗拉强度特高，韧性较好的钢丝来制作弹簧,《特殊用途碳素弹簧钢丝》就适应这种需要的标准。

　　该标准规定钢丝分甲、乙、丙3组供货。丙组适应于较高应力弹簧，乙组适应于高应力弹簧，甲组适用于超高应力弹簧。标准推荐钢丝采用T9A，T10A和T8MnA制造。实际上钢丝抗拉强度随碳含量增高而上升，扭转性能（韧性指标）随碳含量上升而下降，综合考虑，辽宁特殊钢集团大连三大钢丝公司选用加稀土的T9A钢丝生产甲、乙、丙组钢丝。成品钢丝考核抗拉强度、扭转、扭转断口、缠绕、抗拉强度均匀性和尺寸均匀性六项性能指标，常见规格的力学性能如表6。
　　 应该指出钢丝的超高抗拉强度是以牺牲部分塑性和疲劳寿命换来的，只适用于制作形状简单，对疲劳寿命要求不很高的弹簧，该标准不宜推广使用。
　　表6  GJB 1497-92 特殊用途碳素弹簧钢丝规范
