弹簧钢丝的标准及用途(五)

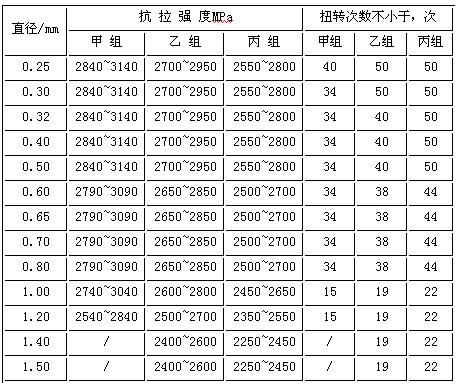

　　 说明：①每盘钢丝两端抗拉强度差不得大于100Mpa。
　　　　　 ②钢丝扭转时，在规定扭转次数以内不得有肉眼可见的裂纹和分层。
　　　　　 ③钢丝进行缠绕试验，钢丝绕芯棒缠绕1~5圈后不得折断和破裂。芯棒直径等于钢丝直径。
　　 (5)YB/T5103-93  油淬火-回火碳素弹簧钢丝
　　油淬火、回火钢丝先将钢丝生产到成品尺寸，然后再进行油淬火回火处理，以回火马氏体组织交货。组织均匀性是决定油淬火回火钢丝性能的重要指标，因碳素弹簧钢丝淬透性有限，规格太大的钢丝油淬火回火后芯部不能完全转变为马氏体，所以标准规定油淬火回火碳素弹簧钢丝供货直径小于12.0mm。
　　与冷拉碳素弹簧钢丝相比，直径 ≤2.0mm的油淬火回火钢丝抗拉强度和弹性极限低于冷拉钢丝。但大规格钢丝（Φ≥6.0mm）索氏体处理后，不可能采用大减面率拉拔获得高的抗拉强度，而油淬火回火钢丝只要完全淬透，就可以获得比冷拉钢丝更高的抗拉强度。即使在抗拉强度相同条件下，油淬火回火钢丝的弹性极限也高与冷拉钢丝。
　　冷拉弹簧钢丝的各向异性明显，而油淬火回火钢丝几乎各相同性。油淬火回火钢丝的疲劳寿及抗应力松弛性能比冷拉钢丝好得多，工作温度更高（150～170 ℃），抗蠕变性能更好。另外油淬火回火钢丝直条度好，打开盘卷后钢丝弹直，几乎无弯曲，缠绕弹簧时成形性能更好。因此工业发达国家大规格油淬火回火碳素弹簧钢丝几乎取代了冷拉碳素弹簧钢丝。
　　 (6)YB/T5102-93《阀门用油淬火回火碳素弹簧钢丝》
　　 YB/T5102-93与YB/T5103-93的关系相当于GB/T4358-1995与GB/T4357-89的关系。前者用于制作动态弹簧，后者是通用标准，主要用于制作静态弹簧。由于动态油淬火回火弹簧对组织均匀性要求更严格，碳素钢淬透性有限，YB/T5102规定供货规格更小（直径 ≤6.0mm）。
　　阀门用油淬火回火碳素钢丝使用范围和质量控制要求基本与GB/T4358-1995  G组相当，这里不再赘述。
　　 2.2  合金弹簧钢丝标准、适用范围及工艺特点
　　我国合金弹簧钢丝分三类，合金弹簧钢丝，油淬火回火硅锰弹簧钢丝，阀门用油淬火回火铬硅合金弹簧钢丝，从发达国家合金弹簧使用现状来看，油淬火回火钢丝所占比例越来越大，日本工业标准（JIS）规定，合金弹簧钢丝全部以油淬火回火状态供货。
　　 (1)  GB/T5218-1999《合金弹簧钢丝》
　　该标准将原GB5218-85《硅锰弹簧钢丝》、GB5219-85《铬钒弹簧钢丝》和GB5221-85《铬硅弹簧钢丝》三个标准合并成一个标准。
　　标准适用于制作高、中应力弹簧用合金弹簧钢丝，钢丝缠簧成形后需经淬火回火处理才能使用。
　　标准列出60Si2MnA、50CrVA和55CrSiA三个钢号，同时规定根据需方要求，可以供应其它牌号钢丝。
　　钢丝一般按冷拉状态交货，成品直径 ≤5.0mm检验抗拉强度σb≤1035Mpa，直径>5.0mm钢丝检验HB≤302，相当于轻拉状态。生产中大规格（Ф>8.0）成品冷拉减面率不超过25%，小规格钢丝（Ф≤5.0）减面率不超过30%。退火状态交货钢丝太软，极易产生死弯，缠簧时往往造成簧形不好，螺距不均。冷拉减面率偏大时钢丝太硬、缠簧时反弹大，粗簧成形困难。所以直接缠簧的钢丝以轻拉状态供货最合适。对于钢丝购回还要进行冷加工（如压扁、轧成异型截面等）的用户，应推荐选用退火状态交货钢丝。
　　为保证缠簧性能，成品钢丝进行缠绕试验，直径 ≤5.0mm钢丝在相当于钢丝直径1～2倍的芯棒上缠绕6圈，不得破裂和折断。
　　脱碳和表面缺陷严重的降低弹簧疲劳寿命，必须严格控制。特别是60Si2MnA和55CrSi，含硅量较高，退火时极易脱碳。盘条球化退火和半成品再结晶退火推荐采用低温，长时间的退火工艺。如前所述，疲劳寿命要求高的弹簧，必须选用磨光钢丝，但需要分清是退火磨光还是冷拉磨光。50CrV软态钢丝磨光时磨屑极易粘附到钢丝表面，形成不规则小白点，所以尽可能采用冷拉磨光工艺，减少表面 "白点"。
　　在表面质量保证条件下，夹杂含量就成为影响疲劳寿命的最重要因素，所以标准规定，需方有要求时可增加非金属夹杂物，石墨碳检验。
　　 (2)YB/T5104-93《油淬火-回火硅锰合金弹簧钢丝》和YB/T5105-93《阀门用油淬火-回火铬硅合金弹簧钢丝》。
　　使用油淬火回火合金弹簧钢丝制簧后,不需要再进行淬回火处理，只要象冷拉碳素弹簧钢丝一样进行消除应力处理即可使用，深受欢迎，直径14.0mm以下合金弹簧越来越多地使用这两个标准。
　　 YB/T5104-93分3种类别供货，A类适用于中等载荷的静态弹簧，B类适用于中等载荷，中等疲劳寿命的动态弹簧，C类适用于较高应力状态的动态簧，如汽车悬挂弹簧。YB/T5105-93适用于承受剧烈动负荷的发动机的阀门弹簧。
