冷卷圆柱螺旋拉伸弹簧技术条件(五)

发布时间：2010/6/21

4．4．7  弹簧尺寸的极限偏差必要时可以不对称使用，其公差值不变。















4．5  外观















    弹簧表面应光滑，不得有肉眼可见的有害缺陷。















4．6  材料

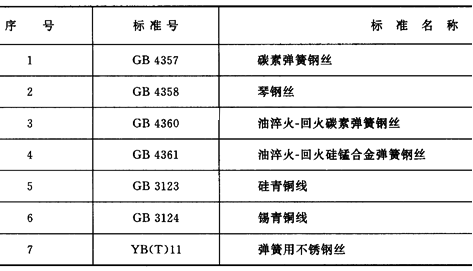

4．6．1  弹簧材料应采用表10所规定的材料。若需用其他材料，可由供需双方商定。









4．6．2  弹簧材料的质量应符合相应材料标准的有关规定。















4．6．3  弹簧材料必须有材料制造厂的检验质量证明书，并经弹簧制造厂复验合格后方可使用。















4．7  弹簧在成形后需进行去应力退火处理。根据使用要求，也允许不进行去应力退火处理，其硬度不予考核。















4．8  表面处理















    弹簧表面处理的要求，根据需要应在产品图样中注明。凡镀层为锌、铬与镉时，电镀后应当进行去氢处理。















4．9  弹簧有特殊技术要求时，由供需双方协议规定。



























5  检查与试验方法















5．1  弹簧特性















5．1．1  弹簧特性的测定，是将弹簧拉伸一次到试验负荷后进行。试验负荷根据表11规定的试验应力计算。

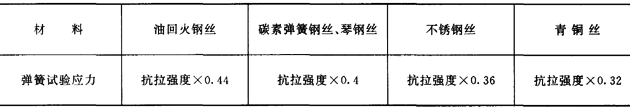

表11        N／mm
