压力弹簧压力计算公式

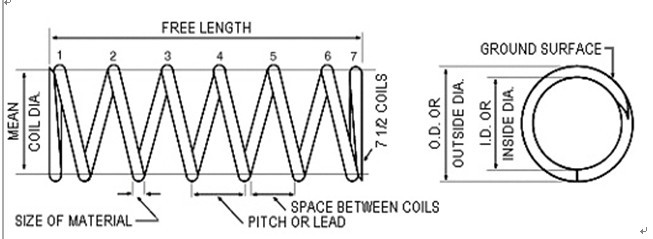

压力弹簧

• 压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；
• 弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；
• 弹簧常数公式（单位：kgf/mm）：

 G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300         ，磷青铜线G=4500 ，黄铜线G=3500
        d=线径
        Do=OD=外径
        Di=ID=内径
        Dm=MD=中径=Do-d
        N=总圈数
        Nc=有效圈数=N-2
        　弹簧常数计算范例:
        线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝
